2. 基本環境介紹
2.1 進入CNC數控操作模擬工作站 M80-Lathe
2.1.1 啟動軟體系統之執行方式
(1) 雙擊桌面上的「RenAnSoft Launcher」 捷徑，開啟軟體啟動器。
(2) 點選「DT M80 Lathe (5.24.Tw)」，即可進入CNC數控操作模擬工作站
2.2 工作空間導覽
M80-Lathe 的工作空間包含：
應用工具列、視景工具列、機床擬真區、控制器功能面板
2.2.1 工作空間說明
| 工作空間元件 | 說明 |
| 視景與應用功能工具 | 包含3D視景畫面檢視、 視景功能按鈕和應用功能按鈕。 |
| 機床擬真區 | 顯示整部機器與切削動作中的工件圖形。 |
| 控制器功能面板 | 顯示擬真控制器的功能面板。 |
| 機器操作面盤 | 控制機器運作的操作面盤。 |
2.3 視景與應用功能工具
2.3.1 視景與應用功能工具功能說明
視景與應用功能工具包含下列部分：
(1) 3D視景畫面檢視: 顯示目前3D視景畫面的XYZ軸方向角度，
觸控並拖曳，旋轉視角。
(2) 視景功能按鈕: 常用的基本視角切換功能。
(3) 應用功能按鈕: 滑動式觸控介面，以滑動方式來切換不同類別的功能按鈕，
2.3.2 應用功能按鈕各類別頁面說明
| 應用功能按鈕各類別頁面 | 說明 |
| 如下圖所示 | 視景平移、顯示零點、校刀模式、工件量測、 刀具路徑、清除刀具路徑、材料剖面。 |
| 應用功能按鈕各類別頁面 | 說明 |

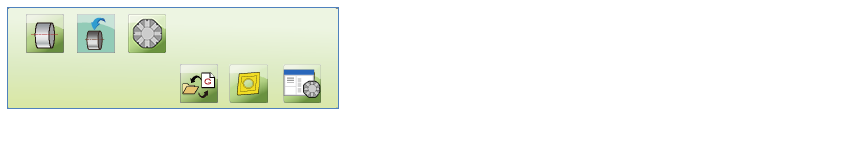

| 如下圖所示 | 材料設定、材料還原、刀塔設定、 CNC檔案匯入匯出、刀具資料設定 常用刀庫(刀塔)。 |
| 應用功能按鈕各類別頁面 | 說明 |
| 如下圖所示 | 模擬速度調整。 |
| 應用功能按鈕各類別頁面 | 說明 |
| 如下圖所示 | 載入操作環境、儲存操作環境、另存操作環境、 回復初始操作環境、儲存成品、載入材料。 |
| 應用功能按鈕各類別頁面 | 說明 |
| 如下圖所示 | 聲音控制、螢幕小鍵盤、偏好設定、 I/O CHANNEL、關於。 |
2.4 視景工具列
「視景工具列」可調整機床擬真區的觀看角度大小縮放。
2.4.1 視景功能按鈕說明
2.5 CNC檔案匯入匯出管理
將數控操作模擬工作站的CNC檔案匯出至磁碟或隨身碟，
將磁碟或隨身碟的CNC檔案匯入至數控操作模擬工作站。
2.5.1 開啟檔案匯入匯出
(1) 從軟體下方「應用工具列」 > 【CNC檔案匯出匯入】。
2.5.2 「CNC檔案匯入匯出」 各個按鈕說明
2.5.3 匯入CNC程式檔案
(1) 開啟「CNC程式檔案匯入匯出」。
(2) 於左側磁碟機列表，選擇欲匯入的CNC程式檔案，例: O1012.CNC
(3) 按【匯入】，匯入CNC程式至CNC工作目錄。
2.5.4 匯出CNC程式檔案
(1) 開啟「CNC程式檔案匯入匯出」。
(2) 於右側的CNC工作目錄，選取欲匯出的CNC程式，例: O1071.CNC
(3) 按【匯出】，匯出CNC程式。
